模態分析成功案例 當前位置: 首頁 成功案例 模態分析成功案例
江蘇海獅泵業制造有限公司 加氫注水泵轉子部件的模態分析與動力學修改 作者:北京萬博振通 發布時間:2020-04-21 已訪問:489 次


       1、 測試時間、地點、人員

測試時間:2012年7月25日

測試地點:江蘇海獅泵業制造有限公司

測試人員:張惠



2、 測試對象

旋殼泵;設備型號:HXK550-S3,流量18-34m3/h,揚程1800-2200m,配用功率315 至500kW;


測試臺架試驗系統:泵+齒輪增速箱+ 315kw 的2 極電機。

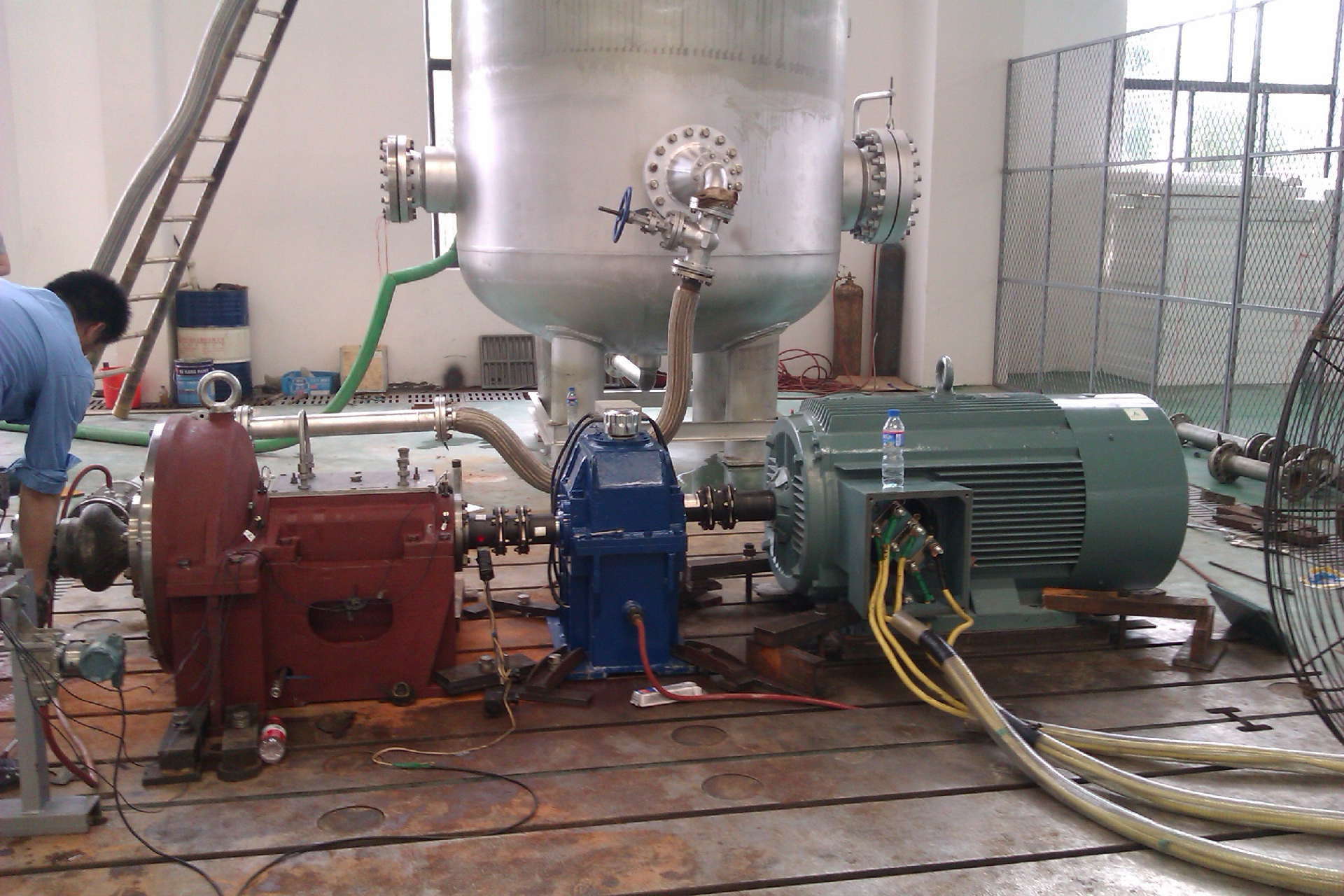

                                   圖1 現場設備照片

現狀及限制條件:

泵在測試系統及用戶使用條件下機組在 4200rpm -5300 rpm時,振動值嚴重超標,測試試驗系統平板振動值超過泵機組,達20mm/s。


        4、 測試目的

在泵實際工作轉速范圍(4200-5500rpm)內,機組振動能量控制在4.5mm/s

以下


5、 測試工具

北京振通BVM-100-2D雙通道數采器動平衡儀







6、測試結果:

     通過上述的測試與分析,一倍頻的不平衡量從42.97mm/s,降到了0.63mm/s。總的最大振動能量從32.214mm/s,降到了2.723mm/s。同時機組0-5300rpm由低到高的不同轉速下運行,機組運行正常。




                                                                                                            北京萬博振通檢測技術有限公司

                                                                                                                                                              2012年7月25日


報告下載:


加氫注水泵轉子部件的模態分析與動力學修改過程報告.pdf
